1. Electrocardiogram, ECG (심전도)



• 피부 표면에 전극을 부착하여 심장에서 발생하는 전거적 신호의 양상을 기록하여 심박동, 속도, 등의 정보를 얻을 수 있음
• 각 포인트의 의미
  • P파: 심방 수축, 심방/동방결절의 탈분극
  • PR 사이: 방실결절 지연기
    • 이 구간이 길어지면 심장 박동이 느려짐
    • 방실 결절에 문제가 생기면 동방결절의 탈분극이 전도되지 않으니 QRS 생략됨
  • QRS: 심실수축/ 심실의 탈분극
  • ST 사이: 심실 수축
  • T파: 심실 이완/심실의 재분극
  • Q파: 끝 point (심실 끝 부분임)

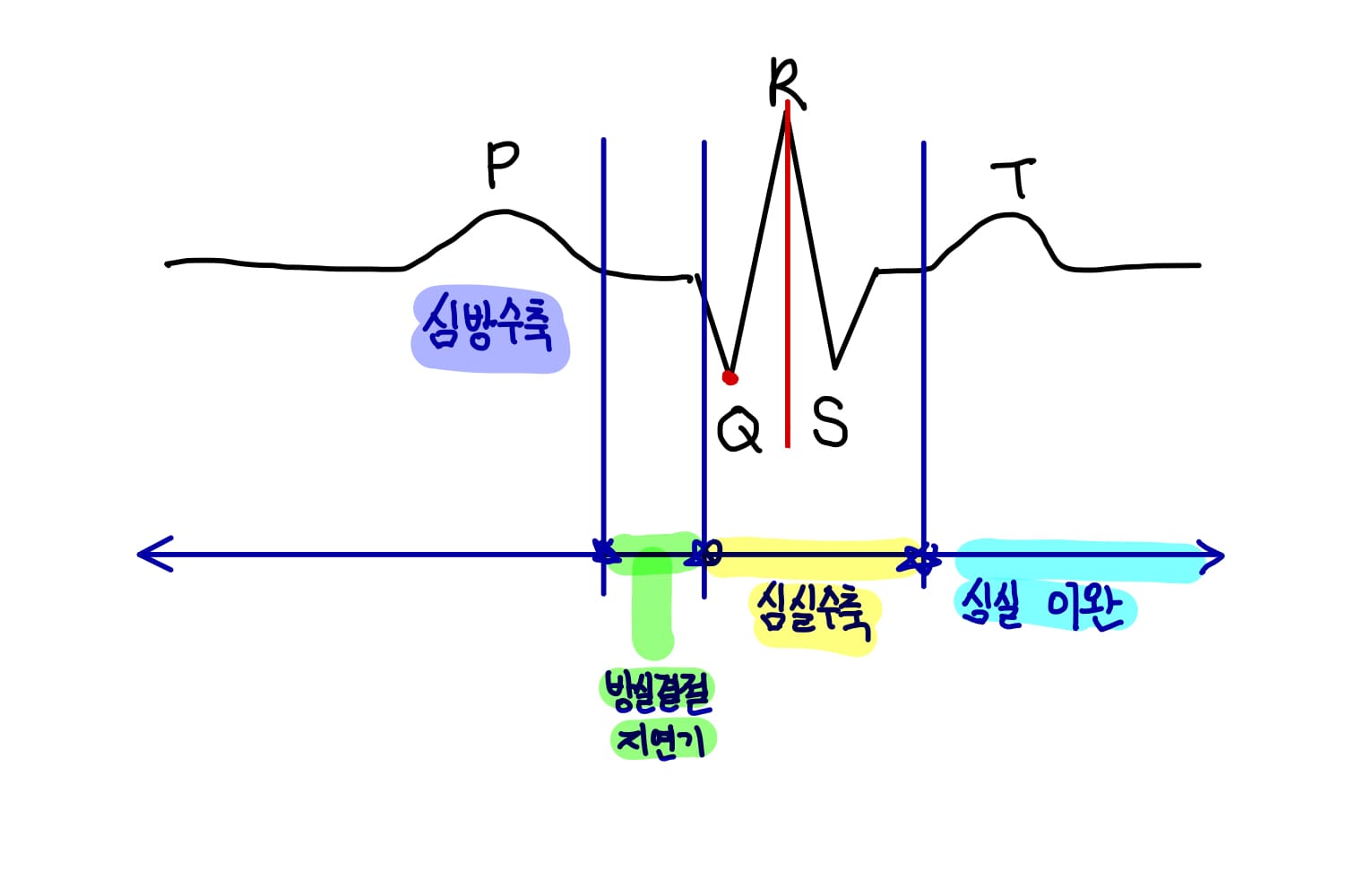

• 그래프로 요약

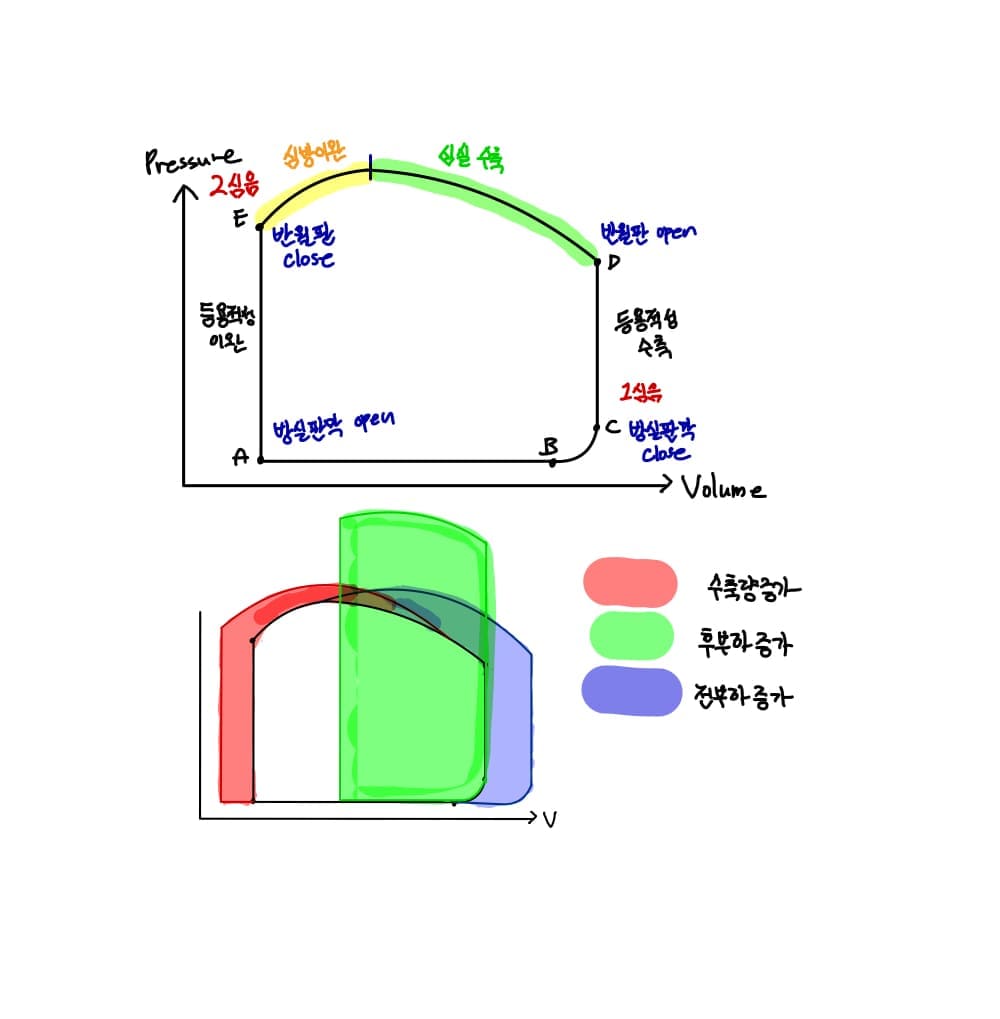

2. 압력 - 부피 곡선 (graph): 문제에서 주어졌을때 각 구간을 해석하는 능력이 있어야 합니다.



• A → B: 심방, 심실 이완 (0.4s)
• B (P파) → C: 심방전체의 수축, 심실의 이완 (0.1s) - 심방이 수축해서 자신의 혈액을 탈탈 털어서 심실 한태 주는 과정입니다.
• C(1심읍; 덥, QRS파) → D: 등용 적성 수축 (등용적 = 부피변화 X)
  • 심실이 대동맥의 압력을 이겨야만 온몸으로 혈류를 보낼 수 있으니 이 구간에서 심실은 압력을 올립니다.
  • 쉽게 이미지화 하면 대동맥을 쓰러트릴만한 에네르기파를 쏘기 위해 심실이 원기옥 모으고 있는고 있는 중.. 정도로 보시면 됩니다.
• D → E: 심방이완, 심실 수축 (0.3s)
• E(2심읍; 럽, T파) → A: 등용적성 이완
  • 심실에 계속 압력이 높으면 심방한 태서 혈액을 받을 수 없기 때문에 심방보다 압력을 낮추는 단계.



3. 압력 - 부피 곡선의 응용



• 전부하, 후부하, 수축력의 증가는 곡선의 형태를 바꿈
• 그래프의 변화를 보고 어떤 element의 변화가 생겼는지 파악할 수 있어야 함



이건 정말 모르면 안되는 그래프니까 자주 보자!
