위거스 그림 - Wiggers Diagram

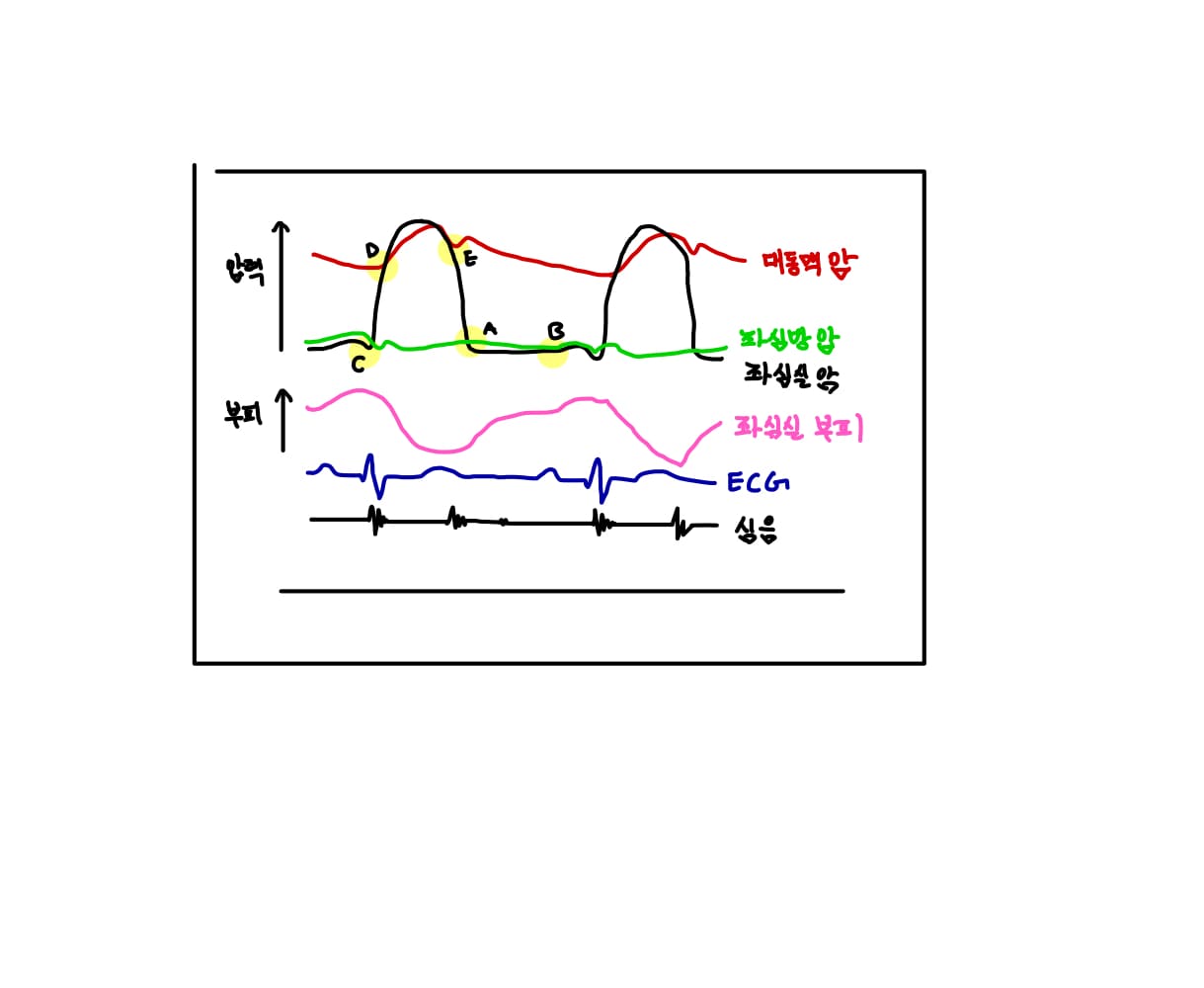

위거스 그림을 약식 버전으로 그려봤습니다. 압력 부피 곡선과 비교해서 보시면 좋을 거 같습니다



그래프를 보시면서 어느 구간에 반월판이 열리며 닫히고, 등용 적성 이완과 수축이 일어나는지 등을 비교하시면서 개념 정리하면 좋지 않을까 싶습니다.





심음에 대해서 조금더 자세히 설명하면..



• C 구간은 좌심방의 압력과 좌심실의 압력 곡선이 겹치는 부분이고 이때 생기는 1 심음은 방실 판막 (이첨판, 삼첨판) 이 닫히면서 나는 소리입니다.
  • 심실 수축기를 시작하는 시작점이라고 보시면 됩니다.
• 그리고 E 구간은 대동맥압과 좌심실의 곡선이 겹치는 부분이고 이때 2 심음이 발생합니다.
  • 심실 이완기의 시작을 알리는 신호입니다.
  • 대동맥 판막막 (반월판) 이 닫히는 소리입니다.
